INTERFACE MIDI

El interface Midi es la parte electrónica propiamente. Es el dispositivo electrónico que se encarga de enviar y recibir informaciones Midi hacia y desde otros dispositivos. El interface Midi transmite información digital por una línea y la recibe por otra. En consecuencia, cada dispositivo debe contar con una interface Midi.

El conector que recibe la información que proviene de otros aparatos, recibe el nombre de Midi IN. El conector que transmite la información hacia otros dispositivos, recibe el nombre de Midi OUT. Y un tercer conector, encargado de retransmitir la información que pasa por el Midi IN, que recibe el nombre de Midi THRU.

QUÉ SON LOS CANALES MIDI

La norma Midi comprende 16 canales, que permiten dirigir los mensajes individuales a 16 instrumentos distintos. Para comprender mejor el significado de canal Midi, un ejemplo. Usted posee seguramente un receptor de radio, a la antena de dicho receptor le llegan multitud de emisoras y, sin embargo, solo podemos escuchar una sola a la vez. En el sistema Midi ocurre algo similar, sólo un aparato ajustado en el mismo canal Midi podrá aceptar el mensaje. Porqué tantos canales. Pues porque de esta manera cuantos más canales haya, más sintetizadores o dispositivos Midi podrán ser controlados desde un dispositivo maestro. Concretamente, un dispositivo por canal.

TIPOS DE CONEXIONADOS MIDI

Continuamos avanzando en el tema Midi. Ahora veremos los distintos tipos de conexionados Midi.

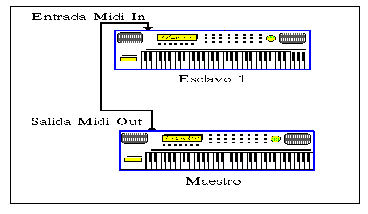

CONEXIONADO BASICO Para trabajar con un sistema Midi básico, se necesitan por lo menos dos teclados, uno que transmita información de Midi, (Maestro) y otro que reciba la información (Esclavo). En este tipo de conexión, se hace uso de los conectores Midi IN y Midi OUT. Otro tipo de sistema Midi básico, sería el formado por un ordenador y un teclado.

CONEXIóN ENCADENADO DAISY O SERIE El conexionado de dispositivos Midi en serie recibe el nombre de conexión Encadenado DAISY En este tipo de conexión se hace uso del conector Midi THRU.

CONEXIóN EN PARALELO Para la conexión en paralelo se necesita un elemento llamado Caja de Enlace Directo. Este dispositivo, consiste en una caja derivadora con varias entradas y salidas Midi. De esta manera, se pueden alimentar los teclados o elementos esclavos en paralelo.

MENSAJES MIDI

Un paso sumamente importante para conocer el Midi es conocer razonablemente todos sus mensajes. Existen dos grandes grupos de mensajes: Mensaje de canal (Channel message) y Mensajes de sistema (System message).
Los mensajes de canal se dividen en dos subgrupos: Mensaje de voz de canal y mensaje de modo de canal.
Los mensajes de sistema se dividen en tres subgrupos: Mensaje común de sistema, Mensaje en tiempo real, Mensaje de sistema exclusivo.

En un sistema MIDI, los mensajes por canales afectan a instrumentos determinados y a canales específicos, mientras que los mensajes del sistema afectan a todo el conjunto y no sólo a un instrumento o instrumentos en particular.

MENSAJE DE CANAL
Los mensajes de canal se dividen en dos subgrupos: Mensajes de Voz y mensajes de Modo.

MENSAJES DE VOZ (Voice messages)
Son los más importantes del lenguaje Midi. Por medio de estos mensajes, se reciben y transmiten las acciones realizadas por el usuario al tocar el teclado o cualquier otro controlador. Estos mensajes pueden ser transmitidos en cualquiera de los 16 canales.
Los mensajes de voz son:
* Nota activada (Note on)
* Nota desactivada (Note off)
* Presión de teclado polifónico (Polyfhonic key after-touch)
* Presión de teclado monofónico ( Monofhonic Pressure after-touch)
* Cambio por controlador (Control change)
* Cambio de programa (Program Change)
* Variación de tono (Pitch bend change)

MENSAJES DE MODO (Mode messages)
Los mensajes de modo sirven para indicar como debe utilizar el instrumento sus voces internas y los canales Midi, y se codifiquen como mensajes de cambio de control especiales. Es decir, determinan cómo responderán los teclados o elementos esclavos o cómo recibirán la información transmitida por los maestros. Los mensajes de modo se dividen en:
* Modo 1:Omni activado/Polifónico (Omni on/poly)
* Modo 2:Omni activado/Monofónico (Omni on/mono)
* Modo 3:Omni desactivado/Polifónico (Omni off/poly)
* Modo 4:Omni desactivado/Monofónico (Omni off/Mono)
* Local activado/desactivado (Local on/off)
* Desactivación total de voces (all notes off)

Los cuatro primeros modos se obtienen como resultado de la combinación de los siguientes conceptos:

Omni desactivado. Si se ajusta un instrumento en Omni off, se le está indicando que sólo debe reaccionar a las indicaciones que reciba por un canal determinado.
Omni activado. Si se ajusta un instrumento en Omni on, se le está indicando que deber reaccionar a todas las indicaciones que reciba, sea cual sea el canal.
Monofónico activado. Un instrumento ajustado en Mono on, sólo podrá tocar una nota cada vez, es decir, actuar en monofónico.
Polifónico activado. Un instrumento ajustado en Poly on, se comportará como polifón¢nico, es decir, podrá tocar varias notas a la vez.

MENSAJES DE SISTEMA (System messages)
Los Mensajes del Sistema afectan a un sistema Midi en conjunto y no necesitan estar asignados a un canal de Midi específico. Estos mensajes se utilizan para manejar por control remoto desde el maestro los instrumentos Midi.
Estos mensajes se dividen en tres grupos:

* MENSAJES DE SISTEMA COMUN (System Common messages)
* MENSAJE DE SISTEMA DE TIEMPO REAL (System Real Time messages)
* MENSAJES DE SISTEMA EXCLUSIVO (System exclusive messages)

MENSAJES DE SISTEMA COMUN (System common messages) Los mensajes de sistema común, son un pequeño grupo de mensajes que se utiliza para llevar a cabo funciones Midi, como por ejemplo controlar secuenciadores, ordenadores y cajas de ritmo.
* Marcador de posición de secuencia (Song Position Pointer)
* Selección de canción (Song Select)
* Afinación (Tune Request)
* Fin de sistema exclusivo(End of System Exclusive)
* Cuarto de cuadro (Quarter Frame)

MENSAJES DE SISTEMA DE TIEMPO REAL (Real Time Messages)
Este tipo de mensajes se utiliza para sincronizar los diferentes instrumentos electrónicos.
* Reloj (clock)
* Mensaje de inicio (Start)
* Continuar (Continue)
* Mensaje de final (Stop)
* Sensor activo (Active sensing)
* reajuste de sistema (System reset)
